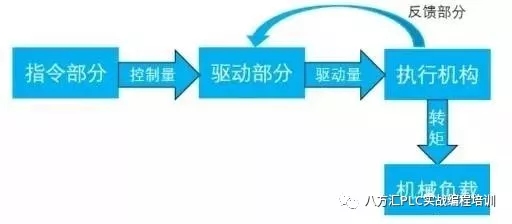

伺服系統大致上可分為下列幾項：

1、指令部分：動作指令信號的輸出裝置；

2、驅動部分：接收指令部分的輸出，并驅動執行機構(比如電機)動作的裝置；

3、反饋部分：檢測執行結構或者負載狀態的裝置；

4、執行機構：接收驅動部分的輸出信號產生轉力矩、位置等狀態。

一般伺服都有三種控制方式：速度控制方式，轉矩控制方式，位置控制方式。

1、速度控制

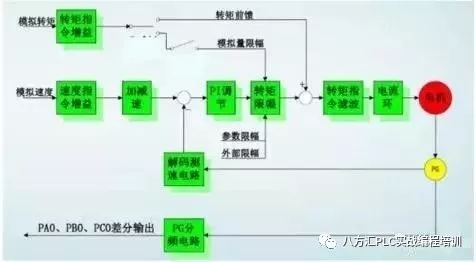

速度環框圖：

（1）速度制即電機按照給定的速度指令進行運轉。

（2）速度控制的應用場合相當廣涇用場合有：需要快速響座的連續調速系統； 由上位閉環的定位系統；需要多欄速度進行快速切換的系統。

（3）通常伺服的速度給定為模擬量，即模擬量幅值的大小決定了給定速度的大小，正負決定電機應關系取決于速度指令增益（Pn300）。

注意事項：

（1）速度環增益Pn102，通常是設定高一些以使得整個系統響應快一些，電機剛性也會增強。但是增益大了可能導致系統振動。 一般負載慣量大的場合該參數設得大一些。

（2）速度環積分時間Pn103，它的作用是消除靜差，數值設得越大響應越慢，到達指令時間越長。通常負載慣量越大，積分時間應設定得越大。

（3）上位機作閉環時，應盡量不要設置軟起動減速時間參數Pn306、Pn307。

（4）若沒有上位機作閉環，希望通過模擬量來使得電機完全停止，則必須采用零鉗位或比例控制。

（5）用上位機作位置閉環時，模擬量不能自動調零。

2、轉矩控制

（1）非速度控制，控制輸岀的轉矩即為典型轉矩控制。

（2）常使用于張力控制等場合

（3）輸入為模擬量，模擬量大小與轉矩大小的關系取決于轉矩指令增益。

（4）舉例：假定用戶設定Pn400是100，則表明若輸入10ν的模擬量時電機輸出轉矩可以達到其額定轉矩的100%。

注意事項：

（1）轉矩控制首先應注意限制電機轉速，電機轉速可以用模擬量進行限制，也可以通過設置參數來限制轉速。

（2）轉矩指令增益Pn400數值設定越小，相同模擬量對應的轉矩越大。

3、位置控制

位置控制普遍應用在各種定位場合，可以直接替換各種步進傳動系統。一般情況下伺服通過接受脈沖來進行位置控制，脈沖的個數決定了位置，脈沖的頻率決定了電機運行的速度。 一個脈沖對應的位置當量，取決于機械結構和電子齒輪。

注意事項：

（1）每一個點位的位移由兩個參數組成，實際編程的位移是由兩個參數的代數和組成，注意兩個參數的單位。

（2）注意搜索參考點的速度，若速度過大可以設定軟起動加減速，以減小對機械的沖擊。

（3）點位控制中,1CN可以不接任何輸入、輸岀即可實現。

（4）目前只能順序換步。

（5）用戶可以通過觸摸屏和伺服通過 Modbus協議進行通訊，進而可以通過觸摸屏修改位置、速度等。

四、三種控制方式對比

（1）如果對電機的速度、位置都沒有要求，只要輸出一個恒轉矩，當然是用轉矩模式。

（2）如果對位置和速度有一定的精度要求，而對實時轉矩不是很關心，用轉矩模式不太方便，用速度或位置模式比較好。如果上位控制器有比較好的閉環控制功能，用速度控制效果會好一點。 如果本身要求不是很高，或者，基本沒有實時性的要求，用位置控制方式對上位控制器沒有很高的要求。

（3）就伺服驅動器的響應速度來看，轉矩模式運算量最小，驅動器對控制信號的響應最快；位置模式運算量最大，驅動器對控制信號的響應最慢。

（4）對運動中的動態性能有比較高的要求時，需要實時對電機進行調整。那么如果控制器本身的運算速度很慢（比如PLC，或低端運動控制器），就用位置方式控制。如果控制器運算速度比較快，可以用速度方式，把位置環從驅動器移到控制器上，減少驅動器的工作量，提高效率（比如大部分中高端運動控制器）；如果有更好的上位控制器，還可以用轉矩方式控制，把速度環也從驅動器上移開，這一般只是高端專用控制器才能這么干，而且，這時完全不需要使用伺服電機。
